• 北方水利 不锈钢电动闸门

    详细信息

     品牌:北方水利  型号:PZ PGZ AXY AXF CBZ  加工定制:是
     连接形式:浇注  材质:铸铁  用途:调节
     压力环境:常压  工作温度:常温  适用介质:水
     密封形式:硬密封式  标准:行业标准  外形:小型

    北方水利 不锈钢电动闸门

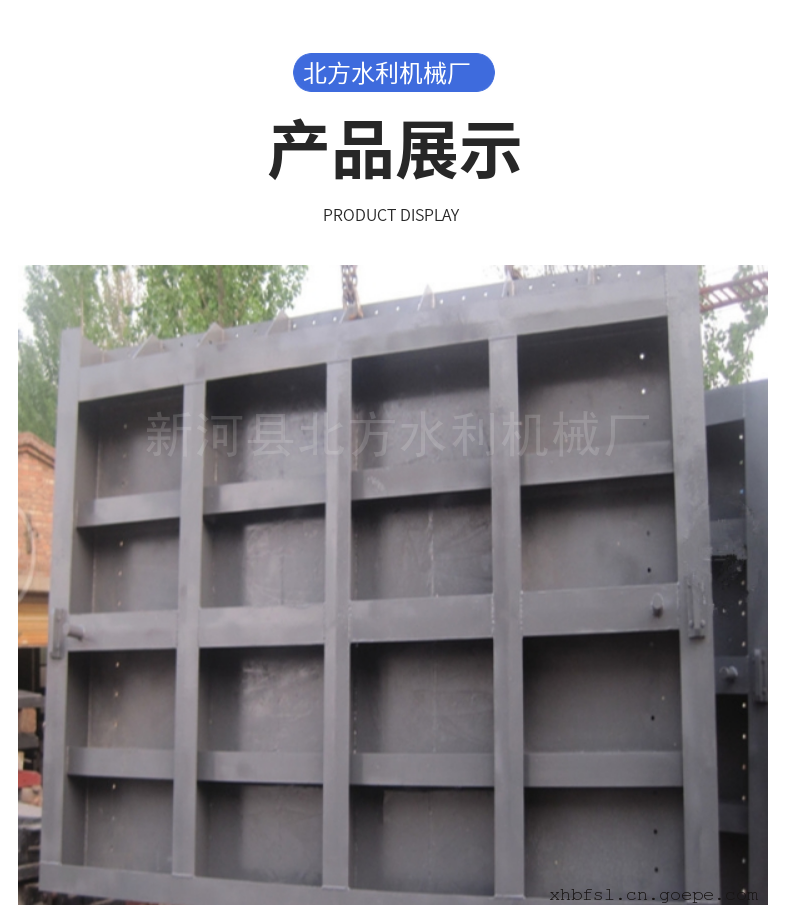

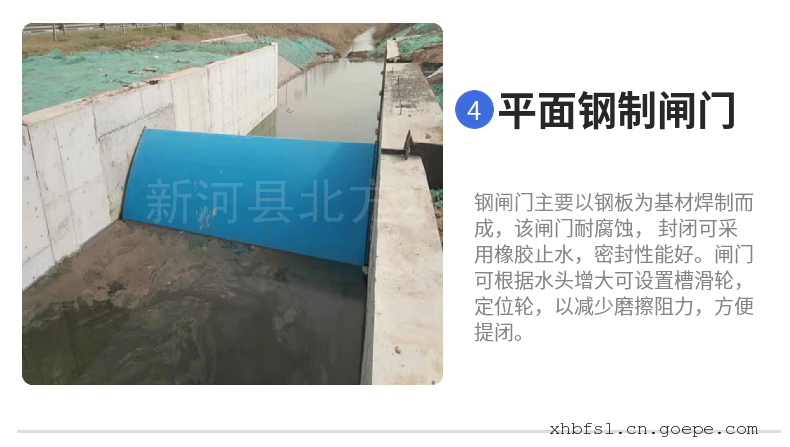

    平面定轮钢制闸门承受水头较大,外形规格可定做,平面定轮钢制闸门用于水利水电,市政建设,给水排水,水产养殖,农用水利建设等工程,钢闸门主要以钢板为基材焊制而成,该闸门耐腐蚀, 封闭可采用橡胶止水,密封性能好。闸门可根据水头增大可设置槽滑轮,定位轮,以减少磨擦阻力,方便提闭。平面定轮钢制闸门结构特点:
    本设备主要由门框、闸板、密封圈及可调式锲型压块等不见组成。
    钢闸门久用磨损后,其密封面可通过锲型压块的调整来保证正常工作。具有结构合理坚固、耐磨耐蚀性强、性能可靠。安装、调整、使用、维护方便等特点。
    钢闸门是给排水工程、水利、水电工程中常用的拦水、止水设备,由门框、闸板、密封圈及可调式锲型压块等部件组成。钢制闸门久用磨损后,其密封面可通过锲型压块的调整来保证正常工作。 耐久性:轻钢结构采用冷弯薄壁钢构件体系组成,钢骨采用防腐钢板制造,有效避免钢板在施工和使用过程中锈蚀的影响,增加了轻钢构件的使用.


    铸铁闸门,是用来关闭和开启水利工程过水孔口的活动结构。闸门的作用是按需要全部或局部的关闭和开启过水孔口,以调节上、下游水位,泄放流量。广泛用于农田灌溉、水产养殖、农业经济开发区、污水处理、水利发电站、水库、河流(水闸、堤坝、涵洞、管道)、是防洪、抗旱、蓄水、发电、通航、过木及排除泥沙、冰块和其它漂浮物等进水、退水工程的专用设备、山区、平原有、无电地区均可使用。技术特性:铸铁闸门具有结构简单、启闭灵活、运行平稳、安装方便、耐腐蚀、能承受较大的水压力、摩擦力小、合理分配水量、使用时间长、维修方便等优点。工作原理:铸铁闸门在启闭机升降的作用下,使闸板在闸框滑道内上、下滑动,能部分或全部的开启和关闭过水孔口,达到调节流量和控制水位的目的。

    铸铁闸门特点:铸铁闸门一般设置有可调节的楔紧装置,楔紧副(如楔块与楔块、楔块与偏心销等)分别设在门体和门框上。调节楔紧装置,可使闸门关闭时门体紧贴门框,达到止水要求。铸铁闸门通常配置手动或电动螺杆式启闭机,用于闸门的启闭。铸铁闸门布置简单,结构紧凑,节省空间;运行维护简单,减少运行费用,但铸铁闸门的造价比钢闸门略高一些。耐腐蚀性强。

    铸铁镶铜闸门结构及安装方式齐全,按结构可分为:单向升杆式方、圆闸门(型号:FZM、YZM);单向暗杆式方、圆闸门(型号:AFZ、AYZ);双向升杆式方、圆闸门(型号:SFZ、SYZ);启闭机按结构分为:手轮式(型号:QLS)、手摇式(型号:QLSY)、手电两用式(型号:QDA、QLSD)及双吊点式(型号:QLSD)

    双吊点铸铁闸门主要适用与正向受压止水,根据用户需要可制造反向止水闸门。在结构上采用机加工硬止水,根据用户要求,可采用镶铜或镶不锈钢止水。双吊点铸铁闸门正常使用水头1-6米,还可承受一定的反向水头,为满足用户要求,可制造高水头闸门。 双吊点铸铁闸门安装用整体安装,二期浇注,将闸板与闸框的封水间隙调到03mm以下,方可进行二期浇注。在浇注混凝土时,流进闸板、闸框、斜铁、挡板间隙中的灰浆必须擦掉,防止灰浆凝固后影响闸门启闭。闸门上下框设有固定块,可防止闸板在运输吊装等过程中滑出,安装凝固后(使用前)应先卸掉上闸框的固定块和下框紧回螺栓,方可启动。闸门启闭时,应注意闸板的上下板限位置,以免陨坏闸门或启闭机。

    铸铁闸门安装相关信息:
    1、 安装前,要首先检查竖框与横框之间、闸板与闸板之间的连接螺丝,是否在运输装卸中引起松动,它们的接茬是否错牙,要调整成一个平面,检查闸板与闸槽的间隙,保证闸槽与闸板的间隙不大于0.08mm,如有间隙可以调节闭紧装置。上紧各连接螺栓。
    2、 安装时闸门整体竖入预留槽,在两边立框的下面垫上调整垫(严禁垫下横梁),两立框用手动葫芦和斜拉立稳,将闸门找直找平,各地脚孔内串上地脚螺栓,调节好闸门的位置,支好模板进行二期浇注。
    3、 浇注混凝土时,流进闸板、闸框、斜铁、挡板间的灰浆应清理干净,以防止灰浆凝固后影响闸门启闭。
    4、 闸门出厂前,为使闸板、闸框贴合紧凑,安装后减少间隙,2m以上的闸门在上下框上安装了4-6个紧闭装置压铁,注意在间隙调整后,闭紧压铁拆除,以便闸门启闭。
    铸铁闸门使用保养 :
    1、闸门在启闭时应注意闸板的上、下位置,不能超限,以免损坏闸门或启闭机。
    2、闸门在启闭过程中如有异常情况应立即停止使用,及时检查修理。
    3、闸门在关闭时距闸底10公分处,暂停2分钟,让激流冲净底门槽内杂物,然后再将闸门关闭。
    启闭机安装使用保养 :

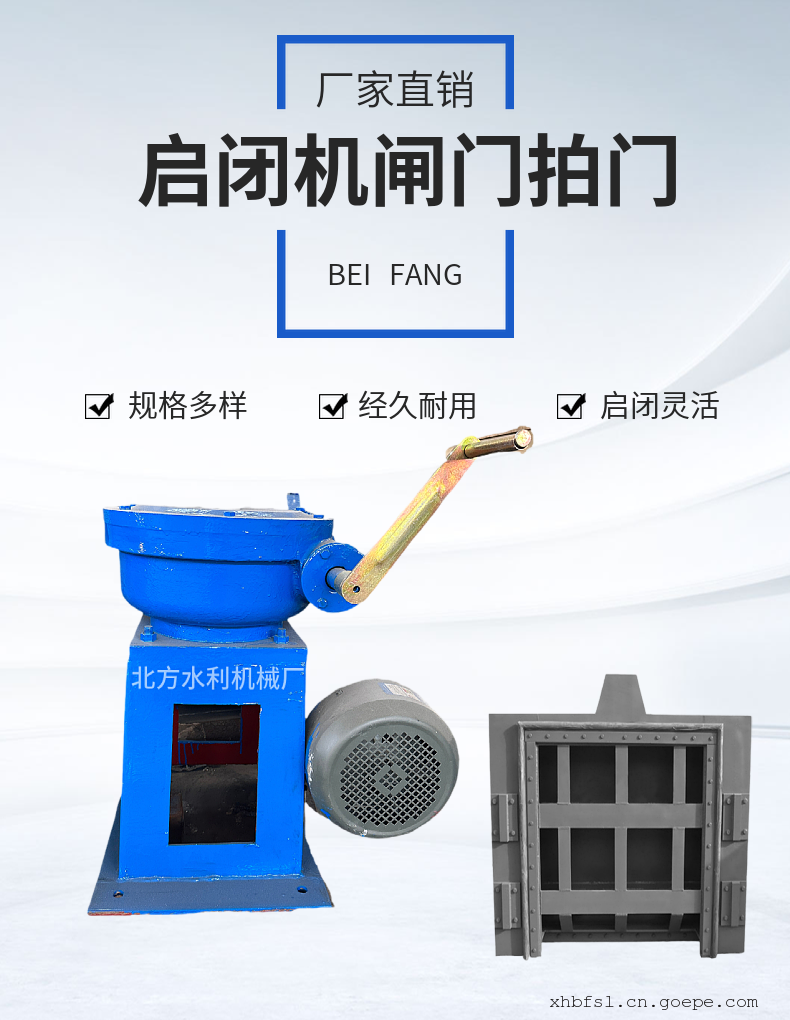

    螺杆启闭机:
    1、 一定要保持基础布置平面水平180°;启闭机底座与基础布置平面的接触面积要达到90%以上;螺杆轴线要垂直闸台上衡量的水平面;要与闸板吊耳孔垂直,避免螺杆倾斜,造成局部受力而损坏机件。
    2、 将启闭机置于安装位置。把一个限位盘套在螺杆上,将螺杆从横梁的下部旋入启闭机,当螺杆从启闭机上方露出后,再套上限位盘。螺杆的下方与闸门连接。
    3、 启闭机的基础建筑物安装必须稳固。机座和基础构件的混凝土,按图纸的规定浇筑,在混凝土强度未达到设计强度时,不准拆除和改变启闭机的临时支撑,更不得进行试调和试运转。
    4、 安装启闭机根据闸门偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。
    5、 启闭机电气设备的安装,符合图纸及说明书的规定,全部电气设备均可靠的接地。
    6、 每台启闭机安装完毕,对启闭机进行清理,补修已损坏的保护油漆,灌注润滑脂。
    启闭机调试 :
    1、启闭机在无荷载的情况下,保证三相电流不平衡不超过正负10%,并测出电流值。
    2、上下限位的调节:当闸门处于全闭的状态时,将上限压紧上行程开关并固定在螺杆上。当闸门处于全开时,将下限位盘压紧下行程开关并固定在螺杆上。
    3、启闭机的调整,保证闸门升降到上、下限位时的误差≤1cm。
    4、安装后,一定要作试运行,一作无载荷试验,即让螺杆作两个行程,听其有无异常声响,安装是否符合技术要求。二作载荷试验,在额定载荷下,作两个行程,观察螺杆与闸门的运行情况,有无异常现象。确认无误后方可正式运行。
    1、工作人员必须掌握启闭机的结构、性能与方法,并有一定的机械知识,以确保机器的正常运转。
    2、工作前,对启闭机进行检查,个部位润滑情况是否良好,螺栓有无松动。电动启闭时检查电源线路是否接通,开关是否正常。
    3、电动运转时,工作人员不得离开现场,发现问题立即停机。
    4、启闭机维修时,必须除去载荷。
    5、在使用时,需随时由注油孔注入润滑油,要经常保持足够的润滑油,螺杆要定期清理油垢,涂护新油,以防锈蚀。
