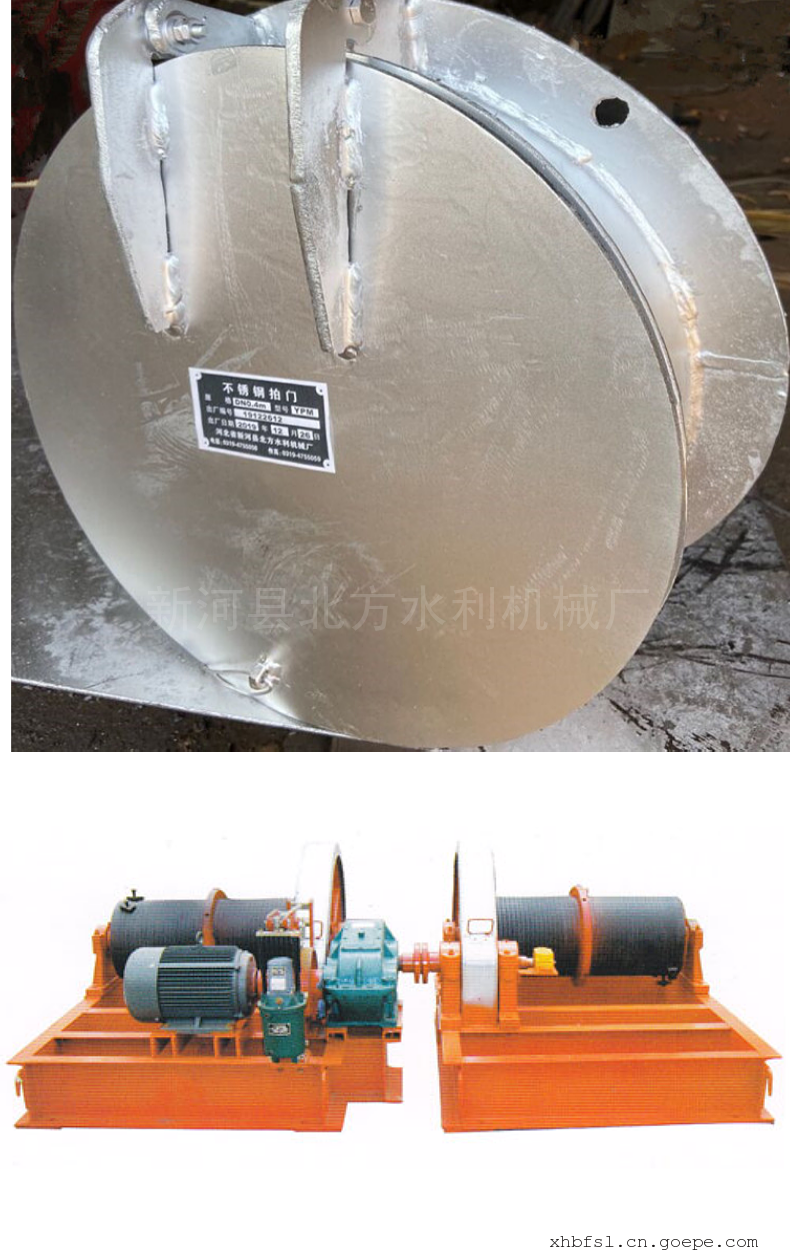

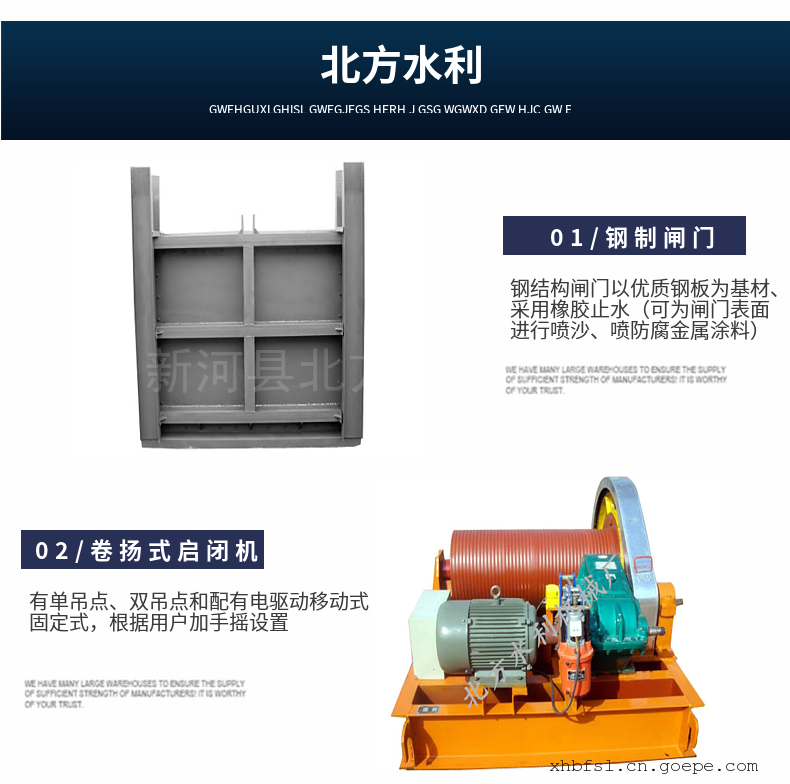

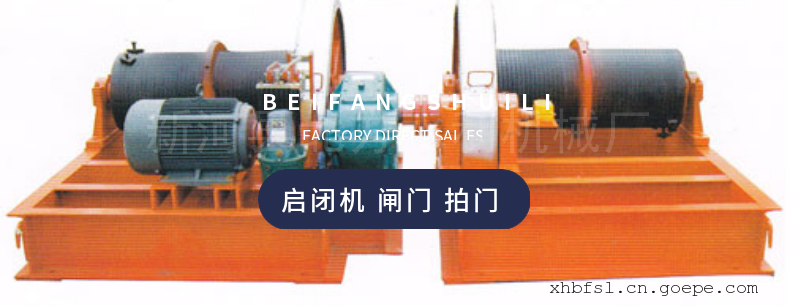

双吊点卷扬式启闭机是通过连接轴将两个单吊点的启闭机连接在一起进行同步运行，可做成一边驱动或两边驱动。卷扬启闭机适用于各种水利工程闸门的启闭作用，平原山区有无电源均可使用，该产品主要由电动机、联轴器、传动轴、减速器、交流制动器、开式齿轮、卷筒部分、滑轮系列部分、电器控制箱、负荷控制器、手摇器及机架组成。结构紧凑，承载能力大，运行平稳可靠，安装维修方便，设计合理。该产品随着吊距的增大，可设置三体型式或传动轴支座。该产品工作原理：该机采用YZ系列电动机，当启闭机工作时，电动机须逆运转力，通过联轴器的传递，使钢丝绳在螺旋槽内收进或放出，使闸门得以升降。交流制动器，可使闸门停留在所需的位置，漏电自动器，当电路出现漏电故障时，可自动漏电，从而对启闭机得到保护，故障排除后即正常运转。


移动式启闭机又叫台车卷扬启闭机，属于卷扬启闭机，是众多启闭机种类的一种，主要有QPQ型普通卷扬式启闭机、QPK型快速卷扬式启闭机、QPG型高扬程卷扬式启闭机、QHQ型弧门卷扬启闭机、QPT型移动式卷扬启闭机。启闭吨位为6-125T，可与平板、弧形闸门配套使用。在众多领域得到广泛应用，型号、吨位都是影响移动式启闭机的主要因素。


一、移动式启闭机的安装

安装移动式启闭机的底座必须平整且牢固，同时，底脚螺丝的位置要提前预留好，等启闭机到位后，再找平浇灌成型。安装时先把钢丝绳绕到平衡轮上，再用动滑轮组把钢丝绳绕上去，同时把两端固定。

二、移动式启闭机的调试

在无负载的情况下，保证三相电流不平衡上下在10%以内，并测出电流值。对上下限位进行调整，一方面在闸门全封闭状态下，进行上限调整，另一方面在闸门处于全开状态下进行下限调整。安装结束后要进行试运行试验，一是进行无载荷试验，二是进行有载荷的试验，通过两项试验确定没有异常情况下方可进行正式运行。

三、移动式启闭机的保养

工作前要对机器进行检查，检查有关部位的润滑情况是否良好，螺丝是否有松动，电源线路是否连接良好，开关是否正常。在使用过程中，要定期检查润滑油情况，及时补充润滑油，启闭机需要维修时，要及时卸掉载荷。

移动式启闭机只要在安装中注意以上问题，在使用过程中注意保养，平时多检查就能延长该机械的使用年限。

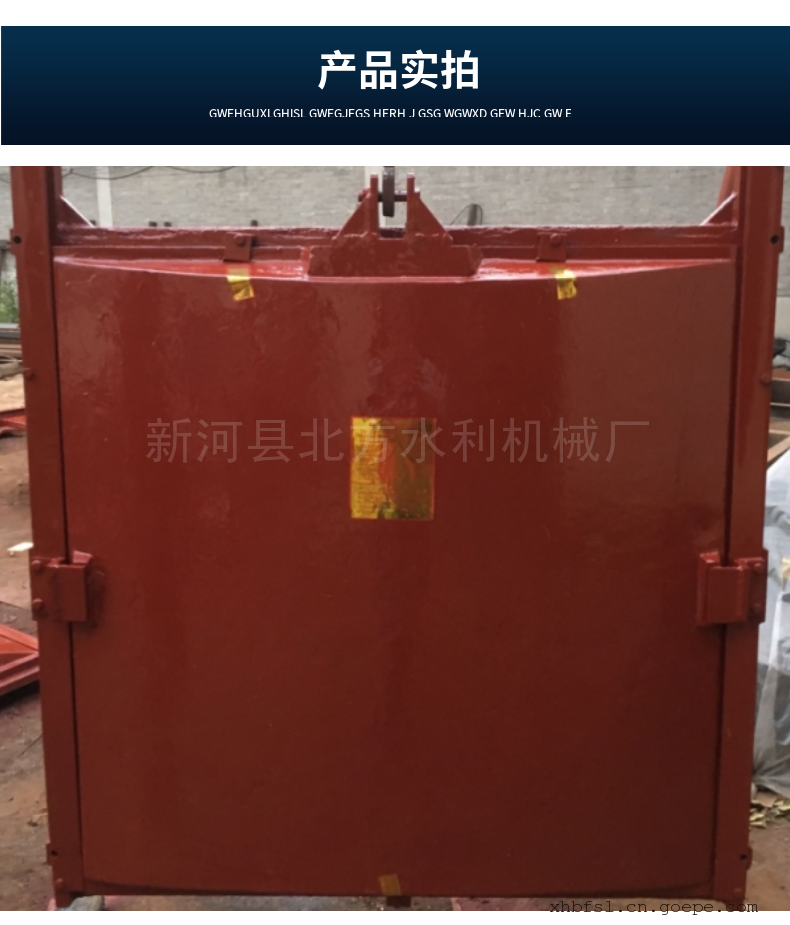

铸铁闸门安装相关信息：
1、 安装前，要首先检查竖框与横框之间、闸板与闸板之间的连接螺丝，是否在运输装卸中引起松动，它们的接茬是否错牙，要调整成一个平面，检查闸板与闸槽的间隙，保证闸槽与闸板的间隙不大于0.08mm，如有间隙可以调节闭紧装置。上紧各连接螺栓。
2、 安装时闸门整体竖入预留槽，在两边立框的下面垫上调整垫（严禁垫下横梁），两立框用手动葫芦和斜拉立稳，将闸门找直找平，各地脚孔内串上地脚螺栓，调节好闸门的位置，支好模板进行二期浇注。
3、 浇注混凝土时，流进闸板、闸框、斜铁、挡板间的灰浆应清理干净，以防止灰浆凝固后影响闸门启闭。
4、 闸门出厂前，为使闸板、闸框贴合紧凑，安装后减少间隙，2m以上的闸门在上下框上安装了4-6个紧闭装置压铁，注意在间隙调整后，闭紧压铁拆除，以便闸门启闭。
铸铁闸门使用保养 ：
1、闸门在启闭时应注意闸板的上、下位置，不能超限，以免损坏闸门或启闭机。
2、闸门在启闭过程中如有异常情况应立即停止使用，及时检查修理。
3、闸门在关闭时距闸底10公分处，暂停2分钟，让激流冲净底门槽内杂物，然后再将闸门关闭。
启闭机安装使用保养 ：

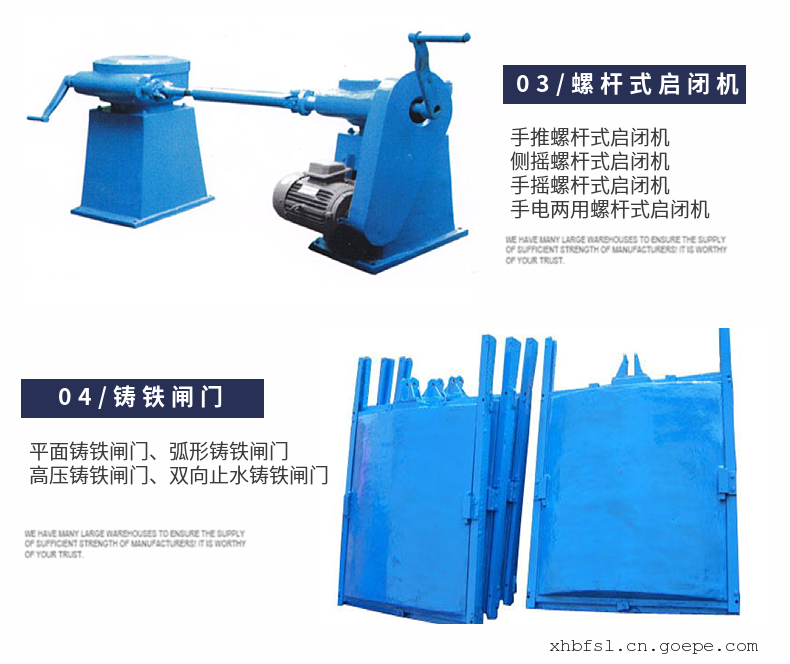

螺杆启闭机：
1、 一定要保持基础布置平面水平180°；启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔垂直，避免螺杆倾斜，造成局部受力而损坏机件。
2、 将启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入启闭机，当螺杆从启闭机上方露出后，再套上限位盘。螺杆的下方与闸门连接。
3、 启闭机的基础建筑物安装必须稳固。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。
4、 安装启闭机根据闸门偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。
5、 启闭机电气设备的安装，符合图纸及说明书的规定，全部电气设备均可靠的接地。
6、 每台启闭机安装完毕，对启闭机进行清理，补修已损坏的保护油漆，灌注润滑脂。
启闭机调试 ：
1、启闭机在无荷载的情况下，保证三相电流不平衡不超过正负10%，并测出电流值。
2、上下限位的调节：当闸门处于全闭的状态时，将上限压紧上行程开关并固定在螺杆上。当闸门处于全开时，将下限位盘压紧下行程开关并固定在螺杆上。
3、启闭机的调整，保证闸门升降到上、下限位时的误差≤1cm。
4、安装后，一定要作试运行，一作无载荷试验，即让螺杆作两个行程，听其有无异常声响，安装是否符合技术要求。二作载荷试验，在额定载荷下，作两个行程，观察螺杆与闸门的运行情况，有无异常现象。确认无误后方可正式运行。
1、工作人员必须掌握启闭机的结构、性能与方法，并有一定的机械知识，以确保机器的正常运转。
2、工作前，对启闭机进行检查，每个部位润滑情况是否良好，螺栓有无松动。电动启闭时检查电源线路是否接通，开关是否正常。
3、电动运转时，工作人员不得离开现场，发现问题立即停机。
4、启闭机维修时，必须除去载荷。
5、在使用时，需随时由注油孔注入润滑油，要经常保持足够的润滑油，螺杆要定期清理油垢，涂护新油，以防锈蚀。


​​​​​​​
